引言：看不见的能量
核辐射——一种肉眼不可见、却能穿透物质、改变分子结构的神秘能量。自1895年伦琴发现X射线、1898年居里夫妇发现镭以来，核技术的应用深刻改变了人类的生产和生活。
在工业领域，核仪表凭借其非接触、高穿透力的独特优势，在料位测量、密度测量、厚度测量、成分分析、核电厂监测等众多领域发挥着不可替代的作用。核仪表不是"核电站专属"，它早已广泛应用于石油、化工、冶金、建材、造纸、食品等各行各业。
据国际原子能机构（IAEA）2024年报告，全球工业核仪表市场规模超过40亿美元，年增长率约7%。中国是全球最大的工业核仪表市场之一，在用核仪表超过30万台，广泛应用于各大工业领域。
本文将深入探讨核辐射安全基础和工业核仪表在石油化工、冶金、建材、电力、食品安全等核心行业的应用实践。
一、核辐射基础与安全

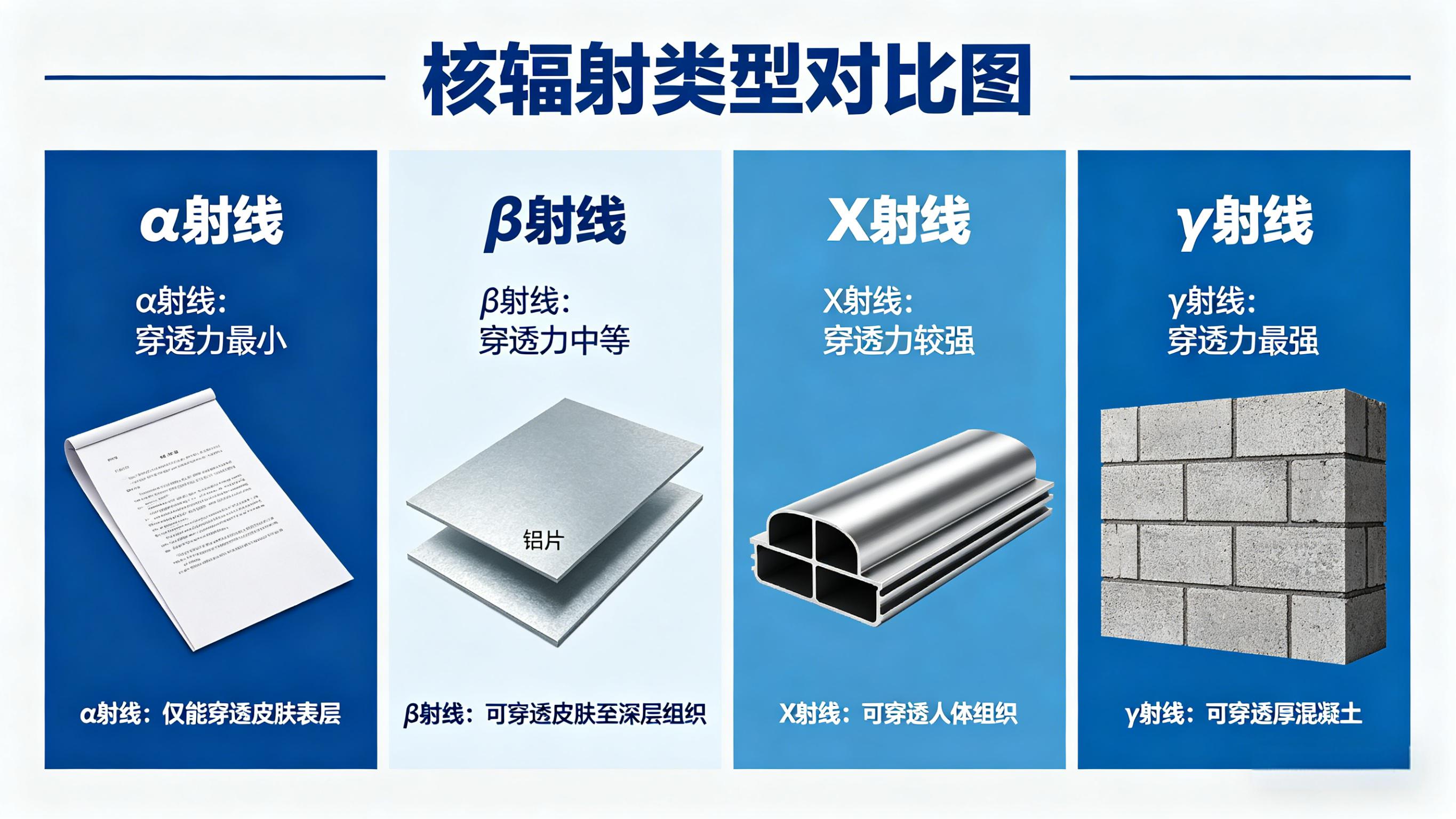

1.1 核辐射类型
α射线（α粒子）
本质：氦原子核（2个质子+2个中子）
特点：穿透力最弱、电离能力最强
射程：空气中几厘米，纸张即可阻挡
危害：内照射（进入人体后危害大）
β射线（β粒子）
本质：高速电子（β⁻）或正电子（β⁺）
特点：穿透力中等
射程：空气中几米，需铝板或塑料屏蔽
应用：工业β射线测量
γ射线（γ光子）
本质：高能电磁辐射
特点：穿透力最强、电离能力较弱
射程：空气中数百米，需铅或混凝土屏蔽
应用：工业γ射线测量（最广泛应用）
X射线
本质：人工产生的电磁辐射
特点：与γ射线类似，能量可调
应用：X射线探伤、厚度测量
中子射线
本质：自由中子
特点：穿透力强、对氢敏感
应用：中子测水分、中子活化分析
1.2 辐射量与单位
| 辐射量 | 符号 | 单位 | 定义 |
|---|---|---|---|
| 活度 | A | 贝可（Bq） | 放射性核素单位时间衰变数 |
| 吸收剂量 | D | 戈瑞（Gy） | 单位质量吸收的辐射能量 |
| 剂量当量 | H | 希沃特（Sv） | 考虑辐射生物效应的剂量 |
| 剂量率 | dH/dt | Sv/h | 单位时间剂量 |
换算关系：
1 Gy = 100 rad（吸收剂量）
1 Sv = 100 rem（剂量当量）
1 Sv/h = 1000 mSv/h = 1000000 μSv/h
1.3 工业射线装置分类
封闭源（密封放射源）
放射源密封在金属壳内，不与工作介质接触
优点：使用方便、稳定性好
缺点：需专业管理、定期检定
常用核素：
| 核素 | 射线类型 | 常用活度 | 应用 |
|---|---|---|---|
| ⁶⁰Co | γ | 0.1-100 Ci | 厚度测量、料位、密度 |
| ¹³⁷Cs | γ | 0.1-10 Ci | 厚度测量、料位 |
| ⁹⁰Sr | β | 0.1-5 Ci | 厚度测量、静电消除 |
| ²⁴¹Am | α/γ | 0.1-10 Ci | 烟雾探测器、厚度测量 |
| ²⁴²Cf | 中子 | μCi级 | 中子水分仪 |
开放式射线装置
射线发生装置（X射线管、加速器）
优点：能量可调、开关可控、无放射性衰变
缺点：设备复杂、需高压电源
1.4 辐射防护原则
三大原则（ICRP）
正当性原则：射线应用带来的利益必须大于危害
最优化原则：在合理可行的范围内尽量降低剂量（ALARA原则）
个人剂量限值原则：个人剂量不超过规定限值
防护措施
时间防护：减少接触时间
距离防护：增加与源的距离（平方反比定律）
屏蔽防护：使用适当材料屏蔽射线
屏蔽材料要求：
| 射线类型 | 屏蔽材料 | 屏蔽厚度（参考） |
|---|---|---|
| α射线 | 纸、塑料 | 几毫米塑料 |
| β射线 | 铝、有机玻璃 | 几毫米铝 |
| γ射线 | 铅、混凝土 | 几厘米铅或几十厘米混凝土 |
| X射线 | 铅、混凝土 | 取决于能量 |
| 中子射线 | 石蜡、含硼材料 | 几十厘米聚乙烯 |
职业剂量限值
| 对象 | 限值 |
|---|---|
| 职业照射（成年人） | 连续5年平均每年20mSv（单年不超过50mSv） |
| 公众照射 | 每年1mSv（特殊情况可放宽至5mSv） |
| 眼晶体 | 每年150mSv |
| 皮肤 | 每年500mSv |
二、工业核仪表技术
2.1 γ射线料位计
测量原理
γ射线源安装在被测容器一侧，探测器安装在对侧（或同侧反射式）。当物料遮挡射线时，探测器接收到的射线强度减弱，强度变化反映料位高低。
测量公式：
I = I₀ · e^(-μ·ρ·L)
I₀：空罐时射线强度
I：有料时射线强度
μ：物料质量吸收系数
ρ：物料密度
L：物料厚度
测量方式：
| 方式 | 特点 | 适用场景 |
|---|---|---|
| 点位式 | 测量一个或几个固定点 | 限位报警 |
| 连续式 | 连续测量料位变化 | 过程控制 |
| 扫描式 | 多个检测点组合 | 大型储罐 |
技术参数：
| 参数 | 指标 |
|---|---|
| 测量范围 | 0-30m（容器高度） |
| 精度 | ±1-5mm（点位），±5-20mm（连续） |
| 耐温 | -40~+250℃（取决于窗口材料） |
| 耐压 | 0-25MPa |
| 防护等级 | IP65 |
优势：
非接触测量：适合高温、高压、腐蚀、粉尘环境
穿透力强：可穿透金属容器壁测量
可靠性高：无机械磨损，寿命长
安装方便：无需开孔
2.2 γ射线密度计
测量原理
γ射线穿过被测物料时，部分射线被吸收，吸收量与物料密度成正比。通过测量射线强度变化，计算物料密度。
测量公式：
ρ = (1/μ·L) · ln(I₀/I)
ρ：物料密度
μ：质量吸收系数
L：测量路径长度
I₀：无物料时射线强度
I：有物料时射线强度
应用场景：
| 应用 | 被测介质 | 瑞德富仕RDFS仪表 |
|---|---|---|
| 矿浆密度 | 矿浆、泥浆 | RDFS-GD100 |
| 泥渣密度 | 污水处理污泥 | RDFS-GD200 |
| 溶液浓度 | 酸、碱、盐溶液 | RDFS-GD300 |
| 原油密度 | 原油、成品油 | RDFS-GD400 |
技术参数：
| 参数 | 指标 |
|---|---|
| 测量范围 | 0.5-3 g/cm³ |
| 精度 | ±0.001 g/cm³ |
| 管道口径 | DN25-DN300 |
| 耐温 | -20~+150℃ |
| 防护等级 | IP65/EXd |
2.3 γ射线厚度测量仪
测量原理
γ射线穿透被测材料，测量透射射线强度，计算材料厚度。
测量公式：
d = (1/μ) · ln(I₀/I)
d：材料厚度
μ：材料质量吸收系数
I₀：无材料时射线强度
I：有材料时射线强度
应用场景：
| 应用 | 被测材料 | 厚度范围 | 精度要求 |
|---|---|---|---|
| 钢板测厚 | 冷轧/热轧钢板 | 0.1-30mm | ±0.5-1% |
| 钢管测厚 | 石油套管、焊管 | 2-50mm | ±1-2% |
| 涂层测厚 | 镀锌、涂漆 | 10μm-5mm | ±1-3% |
| 橡胶测厚 | 轮胎、胶板 | 0.1-10mm | ±0.01mm |
瑞德富仕RDFS案例：某钢铁厂冷轧生产线，采用RDFS-GT200 γ射线厚度测量仪，对厚度0.5-3mm的冷轧钢板进行在线测厚。测量精度±0.5μm，配合AGC（自动厚度控制）系统，钢板厚度公差从±50μm降至±10μm，成材率提高2%，年增效益约400万元。
2.4 核子秤（皮带秤+核子秤）
测量原理
核子秤结合γ射线密度测量和皮带速度测量，计算物料质量流量。
测量公式：
W = k · v · ∫ρ(x)·dx
W：物料质量流量（t/h）
k：标定系数
v：皮带速度（m/s）
ρ(x)：物料密度分布
优势：
非接触测量：无机械磨损，适合高磨损环境
无需标定：核子秤天然具有密度测量功能
适应性强：不受皮带张力、温度、振动影响
可测量宽皮带：皮带宽度可达3m
瑞德富仕RDFS案例：某大型煤矿，采用RDFS-NC100核子秤系统，对皮带输煤量进行在线计量。系统测量皮带宽度1.4m，带速2m/s，测量精度±1%。投入使用后，煤炭计量准确率大幅提升，有效解决了皮带秤漂移问题，减少了计量纠纷。
2.5 中子水分仪
测量原理
快中子源（如²⁴²Cf）发射的快中子与物料中的氢原子碰撞减速为热中子，通过测量热中子通量反映物料含水量。
测量公式：
H = k · (N_H / N_total)
H：含水量（%）
N_H：热中子计数率
N_total：总中子计数率
优势：
实时在线：无需取样，快速响应
非接触测量：适合恶劣环境
对水分灵敏：氢原子对中子减速效果好
应用：
| 应用 | 物料 | 测量范围 |
|---|---|---|
| 煤炭水分 | 洗精煤、原煤 | 2-20% |
| 土壤水分 | 土壤、砂石 | 0-50% |
| 建材水分 | 水泥、石灰 | 0-10% |
| 粮食水分 | 玉米、小麦 | 10-30% |
2.6 X射线荧光光谱仪（XRF）
测量原理
X射线激发样品中元素产生特征X射线（荧光），通过检测荧光能量和强度，确定元素种类和含量。
应用：
| 应用领域 | 检测对象 | 检测元素 |
|---|---|---|
| 冶金 | 钢样、炉渣 | Si、Al、Ca、Mg、S、P |
| 水泥 | 生料、熟料 | Ca、Si、Al、Fe |
| 矿产 | 矿石、精矿 | 多种金属元素 |
| 环境 | 土壤、沉积物 | 重金属元素 |
三、石油化工行业应用
3.1 催化裂化装置
监测需求：
再生器/反应器料位：催化剂床层高度监测
分馏塔料位：粗汽油/回炼油界面
储罐液位：原油/成品油储罐
γ射线料位计应用：
瑞德富仕RDFS案例：某250万吨/年催化裂化装置，采用RDFS-GL100 γ射线料位计6台，监测再生器、反应器、分馏塔等关键设备料位。系统测量精度±5mm，耐温250℃，耐压2MPa。在催化剂架桥、结焦等异常工况下，料位计及时预警，避免了安全事故。
3.2 原油储罐
监测需求：
液位测量：储罐容积计量
界面测量：油水界面（游离水测量）
密度测量：油品密度
仪表配置：
| 监测参数 | 仪表类型 | 精度要求 |
|---|---|---|
| 液位 | 雷达液位计+γ射线液位计 | ±2mm |
| 油水界面 | 界面计（γ射线） | ±10mm |
| 密度 | γ射线密度计 | ±0.001g/cm³ |
3.3 管道密度测量
应用场景：
油品计量：密度补偿，提高计量精度
浓度监测：硫酸、盐酸、烧碱浓度
混合比控制：两种介质配比控制
γ射线密度计应用：
瑞德富仕RDFS案例：某炼油厂输油管道，采用RDFS-GD400 γ射线密度计，对原油管道密度进行在线测量。系统测量精度±0.001g/cm³，测量数据用于原油交接计量和品质评估。密度计与流量计配合使用，计量精度达到±0.35%，达到国际先进水平。
四、冶金行业应用
4.1 轧钢生产线
应用场景：
板材厚度测量：冷轧、热轧
带钢宽度测量：光电+图像
板材表面缺陷：X射线荧光测厚
γ射线/X射线厚度测量仪应用：
瑞德富仕RDFS案例：某热轧带钢厂，采用RDFS-XT200 X射线厚度测量仪，对厚度6-20mm的热轧带钢进行在线测厚。测量精度±0.1%（即±10μm@100mm），配合厚度自动控制系统（AGC），钢板厚度公差从±150μm降至±30μm，成材率提高1.5%。
4.2 高炉料面监测
监测需求：
料面形状：监测布料情况
料位高度：防止料面过高或过低
炉喉温度分布：热电偶+红外
γ射线料位计应用：
瑞德富仕RDFS案例：某4500m³高炉，采用RDFS-GL200 γ射线料位计4台，对高炉料面进行监测。系统通过测量料位高度和分布，判断布料均匀性和料面下降速度，为高炉操作提供依据。投入使用后，高炉透气性改善，焦比降低3%。
4.3 矿浆密度测量
应用场景：
选矿流程：矿浆浓度控制
尾矿处理：尾矿浓度监测
精矿品位：品位快速分析
γ射线密度计应用：
瑞德富仕RDFS案例：某铜矿选矿厂，采用RDFS-GD100 γ射线密度计，对矿浆管道密度进行在线测量。系统测量精度±0.002g/cm³，为浮选操作提供准确数据。密度控制稳定后，精矿品位波动减少30%，回收率提高1.5%。
五、建材行业应用
5.1 水泥生产
应用场景：
生料水分：中子水分仪
生料成分：X射线荧光分析仪（XRF）
熟料成分：在线XRF分析仪
水泥磨负荷：磨音+振动
瑞德富仕RDFS案例：某5000t/d水泥熟料生产线，采用RDFS-NM100中子水分仪，对生料磨出口物料水分进行在线监测。系统测量范围0-5%，精度±0.1%。水分数据用于生料磨控制优化，稳定生料质量，煤耗降低2kg/t.cl。
5.2 玻璃生产
应用场景：
玻璃液位：玻璃窑炉液位监测
玻璃厚度：在线厚度测量
玻璃密度：熔融玻璃密度
γ射线/X射线应用：
瑞德富仕RDFS案例：某浮法玻璃生产线，采用RDFS-GT100 γ射线厚度测量仪，对厚度3-12mm的玻璃进行在线测厚。测量精度±0.5%，响应时间<1秒。厚度数据用于锡槽控制，优化玻璃质量，减少缺陷。
六、电力与能源行业应用
6.1 燃煤电厂
应用场景：
入炉煤量：核子秤计量
皮带煤炭密度：水分补偿
灰库料位：灰斗料位监测
核子秤应用：
瑞德富仕RDFS案例：某2×600MW燃煤电厂，采用RDFS-NC200核子秤系统，对入炉煤量进行在线计量。系统测量精度±1%，解决了皮带秤漂移问题。煤量数据用于锅炉燃烧优化和入炉煤耗计算，计量准确率大幅提升。
七、食品安全与医疗领域
7.1 食品辐射杀菌
应用技术：
γ射线杀菌：密封食品包装后照射
X射线杀菌：穿透力更强
电子束杀菌：低能电子，浅层杀菌
7.2 医疗灭菌
应用技术：
γ射线灭菌：一次性医疗用品
电子束灭菌：手术器械
X射线灭菌：高密度材料
结语
核辐射技术作为一把"双刃剑"，在工业领域发挥着不可替代的作用。γ射线料位计、密度计、厚度测量仪、核子秤、中子水分仪等工业核仪表，凭借其非接触、高穿透力、高可靠性的独特优势，广泛应用于石油、化工、冶金、建材、电力、食品等各行各业。
核技术的安全应用，需要规范的法规管理、严格的操作规程、完善的监测手段。选择瑞德富仕RDFS工业核仪表，就是选择安全、选择可靠、选择专业。我们不仅提供高品质的核仪表产品，更提供完整的核辐射安全管理方案——从辐射防护设计、仪表选型配置、安装调试到辐射监测培训，全程专业支持。
瑞德富仕RDFS——看不见的能量，看得见的精准。
