引言：测量是工业的根基

没有准确的测量，就没有可靠的工艺控制。工业生产中，压力、温度、流量、液位、成分分析……每一项工艺参数的控制都依赖于测量仪表的准确性。如果仪表测量偏差超出允许范围，轻则导致产品质量波动、能源消耗增加，重则引发安全事故。

计量校准，正是保证测量准确性的核心手段。通过与已知准确度的参考标准进行比对，计量校准可以确定仪表的测量误差，评估其是否符合使用要求，进而通过调整或更换，确保测量数据的可信度。

在全球贸易和技术交流日益频繁的今天，计量校准不仅是质量控制的工具，更是企业参与国际竞争的基础。谁拥有可信赖的测量数据，谁就拥有了质量的证明。在中国计量体系的框架下，量值溯源链的完整性直接关系到企业产品的合规性和市场信任度。

一、计量与校准基础概念

1.1 计量与测量的本质

计量学是关于测量及其应用的科学，其核心目标是保证测量结果的准确性和一致性。一个测量结果只有在明确了测量不确定度的情况下才有意义——没有不确定度的测量数据是不完整的。

测量误差是测量值与真值之间的差值，可分为系统误差和随机误差。系统误差来源于仪器本身的偏差、测量方法的不完善或环境条件的影响，具有确定性，可以通过校准来评估和修正。随机误差来源于测量过程中各种微小、不可控的因素变化，具有统计规律性，可以通过多次测量取平均值来减小。

测量不确定度是表征合理赋予被测量值的分散性、与测量结果相联系的参数。它不同于测量误差——误差是确定的（虽然未知），不确定度是分散的区间。更重要的是，测量不确定度可以通过标准化的评定方法计算出来，这是计量学的一次重要理论飞跃。

1.2 量值溯源与量值传递

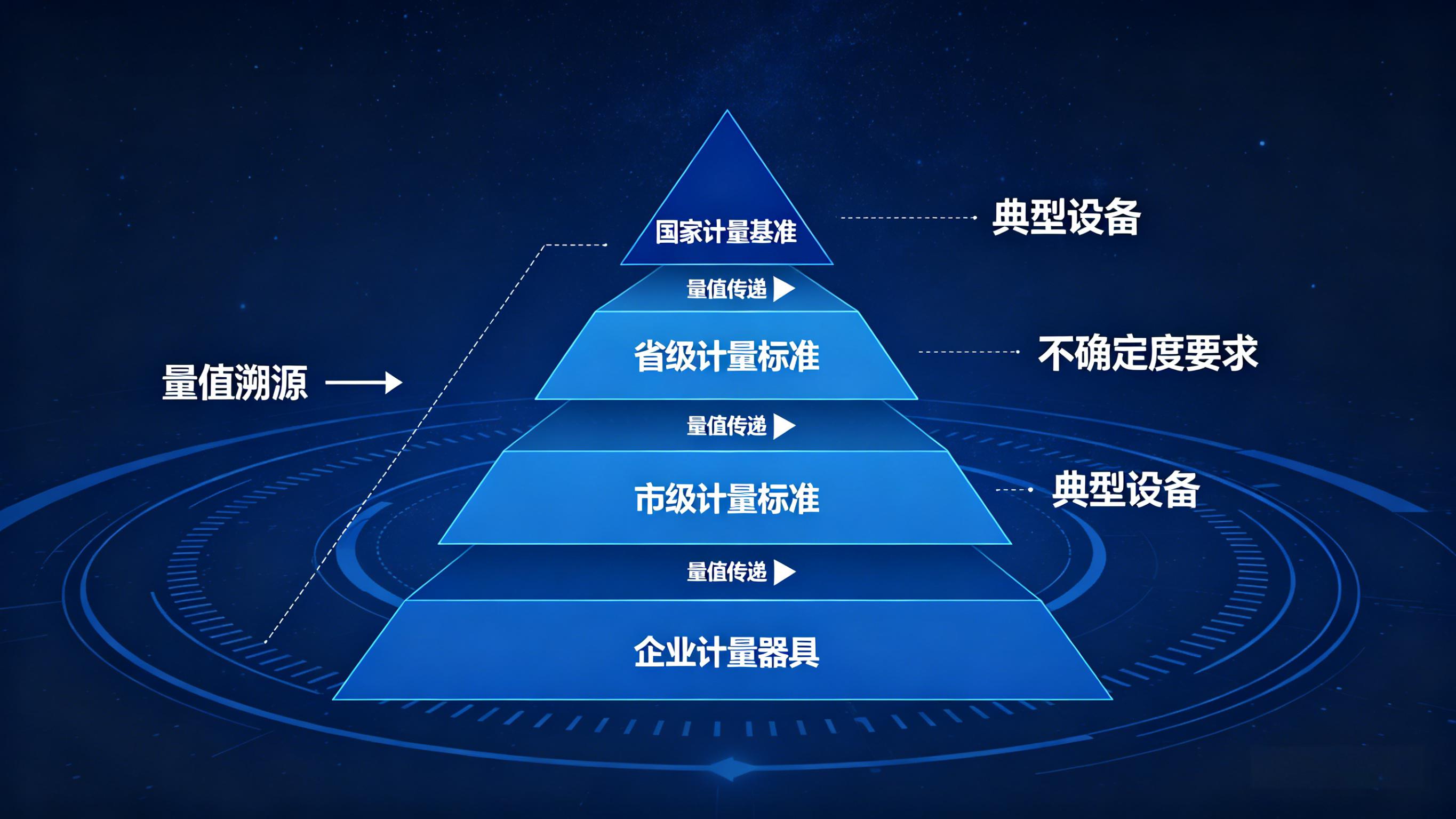

量值溯源是指通过一条具有规定不确定度的不间断比较链，使测量结果或测量标准的值能够与国家或国际测量标准联系起来的特性。这条比较链的顶端是国家计量基准（由国家计量行政部门批准设立和保存），中间是各级计量标准和工作计量器具，逐级向下传递。

量值传递则是将测量标准量值通过检定或校准的方式传递给下一级计量器具的过程。国家计量基准的量值传递给省级计量标准，省级计量标准传递给市级计量标准，再传递给企业的工作计量器具。

这种分级量值传递体制保证了全社会测量结果的一致性。在北京测量得到的长度，在上海同样有效；在工厂测量得到的压力，与国家标准一致。这就是计量的"统一性"原则，也是计量区别于一般测量活动的根本特征。

1.3 检定与校准的区别

检定和校准是两种不同的量值确认方式，经常被混淆，但有着本质的区别。

检定是法制计量管理范畴，具有法律强制性。经检定合格的计量器具发给检定证书，不合格的发给检定结果通知书，检定结论具有法律效力。我国《计量法》规定，用于贸易结算、安全防护、医疗卫生、环境监测方面的列入强制检定目录的工作计量器具，必须实行强制检定。

校准则是自愿的技术行为，不具有法制性。校准的结果是给出被校准器具的测量误差数据，用户根据测量误差判断器具是否满足使用要求，决定是否需要调整或停用。校准证书只记录数据，不作合格性判定。

对于工业过程仪表，大多数企业选择校准而非检定，原因有三：校准更加灵活，可以针对具体测量点的量程和精度要求定制校准方案；校准成本更低，不涉及计量行政管理费用；校准数据更丰富，可以用于测量过程的统计分析。

二、测量不确定度评定

2.1 不确定度来源分析

测量不确定度的来源是多方面的。在工业仪表校准中，主要的不确定度来源包括以下几个方面。

标准器的不确定度是首要来源。校准使用的标准仪器本身具有不确定度，如标准压力计的精度等级、标准温度源的温度波动度、标准电流信号源的输出误差等。标准器的不确定度是引入被校准仪表不确定度分量中最重要的来源之一。

被校准仪表的重复性是另一个重要来源。在相同条件下对同一被测量进行多次重复测量，其结果的变化反映的是被校准仪表的短期重复性。通常用贝塞尔公式计算实验标准差来表征这一分量。

读数分辨力引入的不确定度同样不可忽视。数字显示仪表的最小分度值、指针式仪表的读数估读误差、模拟信号的量化误差等，都属于这一类。对于数字显示仪表，分辨力引入的不确定度通常取最小分度值的一半。

环境条件的影响也需要考虑。温度变化引起的仪表灵敏度漂移、湿度对电气元件的影响、大气压力对压力测量的影响、电磁干扰对信号的影响等，都是环境因素引入的不确定度来源。

2.2 A类与B类评定方法

测量不确定度的评定方法分为A类和B类两大类。

A类评定是基于统计分析的方法，通过在重复性条件或复现性条件下进行多次测量，用统计方法计算不确定度分量。例如，对同一台压力变送器进行10次重复校准测量，计算测量结果的实验标准差作为A类不确定度分量。

B类评定是基于非统计分析的方法，利用有关信息（如仪器说明书、校准证书、以往测量经验、国家标准等）来评定不确定度分量。例如，根据标准压力计的校准证书，查阅其扩展不确定度U=0.02%FS，k=2，则其标准不确定度为0.01%FS。

一个完整的不确定度评定通常包含A类和B类两类分量。将各分量按平方和开方的方法合成，得到合成不确定度；再乘以包含因子（通常k=2，对应约95%置信概率），得到扩展不确定度。

2.3 校准证书与不确定度报告

校准证书是不确定度评定结果的载体。一份规范的校准证书应该包含以下内容：被校准器具的基本信息（名称、型号、编号、测量范围、准确度等级）、校准条件（环境温度、湿度、大气压力）、校准依据的技术文件（JJG或校准规范编号）、校准使用的标准器具及其溯源性信息、各校准点的测量数据、测量不确定度评定结果、判定结论（仅针对有判定要求的情况）。

校准证书中的不确定度报告应该给出扩展不确定度及其包含因子k值，说明评定所依据的假设和条件。接受证书的一方应该能够根据不确定度信息，判断被校准仪表是否满足特定测量任务的精度要求。

瑞德富仕RDFS案例：某第三方校准实验室，为石化企业提供压力变送器校准服务。校准证书按CNAS-CL01（ISO/IEC 17025）要求出具，包含完整的不确定度评定报告。实验室建立了压力计量标准，标准不确定度优于0.01%RD，满足0.05级压力变送器校准要求。校准证书获得CNAS认可，得到国际互认协议（ILAC-MRA）签署方承认。

三、主要工业仪表的校准方法

3.1 压力仪表校准

压力变送器和压力表的校准是最常见的工业仪表校准项目之一。校准方法依据JJG 882-2019《压力变送器》检定规程和JJG 52-2013《弹性元件式一般压力表、压力真空表和真空表》检定规程进行。

压力校准的系统构成包括标准压力源（如活塞式压力计、压力校验仪）、标准压力测量仪（或直接使用标准压力源的压力读数）和被校压力变送器。活塞式压力计的准确度等级通常为0.02级、0.05级，远高于工业压力变送器的0.1级、0.2级。

校准时，通常选取量程的0%、25%、50%、75%、100%五个校准点，对应正向行程和反向行程两个方向。记录每个校准点的标准压力值和变送器输出信号（mA或数字值），计算示值误差、回程误差和非线性误差。

压力变送器的校准需要供电，通常使用24VDC稳压电源。校准接线时注意将电流表串联在信号回路中，测量输出电流。对于HART通讯型变送器，也可以通过HART手操器读取数字输出值进行校准。

对于差压变送器，校准方法与表压变送器类似，但需要同时引入高压侧和低压侧压力，注意排除静压影响。

3.2 温度仪表校准

温度仪表的校准通常使用液体恒温槽（如油槽、水槽、盐槽）或管式炉作为标准温度源，配合标准铂电阻温度计或二等标准水银温度计作为参考标准。

热电偶的校准通常在管式炉中进行，将标准热电偶和被校热电偶捆扎在一起插入管式炉均温区，通过比较两者的热电势来计算被校热电偶的误差。热电偶校准点通常选取0℃、300℃、500℃、800℃等代表性温度点。

热电阻的校准通常在液体恒温槽中进行，通过比较标准铂电阻温度计和被校热电阻的电阻值来计算误差。热电阻校准点通常选取0℃、100℃、300℃等温度点。

红外测温仪的校准比较特殊，由于是非接触测量，需要使用黑体辐射源作为标准。校准时，将红外测温仪对准黑体辐射源，调整辐射源温度，比较红外测温仪读数与黑体辐射源设定温度的差异。发射率设置正确与否对校准结果影响很大。

瑞德富仕RDFS案例：某计量技术机构，建立温度计量标准，使用RDFS-TC100便携式校准炉（管式炉型）和RDFS-TC200热电偶校准系统，为企业提供热电偶和红外测温仪的现场校准服务。系统温度稳定性±0.5℃，均匀性±1℃，满足工业温度仪表校准需求。校准能力获得CNAS认可，覆盖S、R、B、K、N、E、J、T型热电偶。

3.3 流量仪表校准

流量仪表的校准方法主要分为两类：静态容积法和静态质量法。静态容积法通过计量一定时间内流入或流出标准容器的液体体积来计算流量；静态质量法通过称量标准容器内液体的质量来计算流量。

水流量标准装置是最常用的液体流量校准设施，由标准容器、换向器、计时器和水泵等组成。校准时，液体流经被校流量计和标准容器，当换向器切换到标准容器一侧时开始计时，积累一定体积后换向器切换到旁路，停止计时，计算流量值。

质量法流量标准装置使用电子衡器称量收集的液体质量，不受液体密度变化的影响，准确度更高，适合黏度较大或挥发性液体的流量校准。

对于气体流量计，常用钟罩式气体流量标准装置或音速喷嘴法气体流量标准装置。钟罩式适合小流量，音速喷嘴法适合大流量校准。

对于无法实流校准的场合，可以采用干式校准方法（也称几何测量法），通过测量流量计的几何尺寸和流速分布来计算流量值。电磁流量计的干式校准是典型应用——通过测量励磁线圈的几何尺寸、测量管内径、电极间距等参数，计算仪表系数。

3.4 分析仪器校准

工业过程分析仪器的校准通常使用标准气体（标气）或标准溶液作为参考标准。

气体分析仪的校准使用已知浓度的标准气体，通过流量控制器将标气通入分析仪，记录分析仪的响应值，计算校准曲线（灵敏度、线性度）。多组分分析仪需要用各组分标气分别校准。高精度校准还需考虑干扰气体的交叉影响。

在线水质分析仪的校准使用标准溶液。配置已知浓度的标准溶液（或使用有证标准物质CRM），将其引入分析仪，测定响应值，计算校准系数。pH计需要使用两点校准法，分别用pH标准缓冲溶液校准零点（pH=6.86）和斜率（pH=4.00或9.18）。

分析仪器校准的特殊挑战在于基体效应——样品中除被测组分外的其他成分（基体）可能影响分析仪的响应。实际校准时需要使用与被测样品基体相似的标准物质，以减小基体效应带来的误差。

四、在线校准与现场校准技术

4.1 在线校准的必要性

工业过程仪表往往安装在生产现场，一旦拆卸下来送实验室校准，就需要停产，造成经济损失。对于连续生产的大型装置，仪表数量众多，拆卸送校的工作量和停机损失都非常可观。

在线校准技术允许仪表在不拆卸的情况下进行校准，既保证了测量准确性，又避免了停产损失。这是现代工业计量发展的重要方向。

4.2 压力变送器在线校准

压力变送器的在线校准通常有两种方法。第一种方法是利用便携式标准压力发生器（如手摇泵、压力校验仪），连接至变送器的高压侧接口，将标准压力引入变送器，同时读取变送器的输出信号，与便携式压力校验仪的标准压力值比对，计算变送器的示值误差。

这种方法需要在工艺停车或隔离变送器后才能进行，否则工艺压力会干扰校准。对于非关键测量点的变送器，可以在工艺人员的配合下短时隔离，插入校验仪进行校准。

第二种方法利用已知的工艺参数作为参考。例如，如果工艺管道上同时安装了双法兰差压变送器和就地压力表，可以利用压力表的读数作为参考，评估变送器的准确度。这种方法无需隔离变送器，但前提是参考仪表的精度要足够高。

对于不需要调整的情况（如只评估仪表状态），还可以使用变送器自带的HART或FF总线通讯功能，读取变送器的数字输出值，与便携式HART手操器或DCS数据比对，评估一致性。

4.3 温度变送器在线校准

温度变送器的在线校准通常使用便携式过程校验仪作为信号源。对于输入信号为热电偶的温度变送器，使用便携式校验仪输出毫伏电压信号，模拟热电偶输出；变送器输出4-20mA信号，用校验仪的电流测量功能读取，与理论输出值比对。

对于输入信号为热电阻的温度变送器，使用便携式校验仪输出电阻信号，模拟热电阻输入。校验仪通常内置RTD模拟功能，可以直接输出标准电阻值。

这种方式校准的是温度变送器本身，而不是传感器（热电偶或热电阻）。如果传感器本身出现故障（如热电偶引线断裂、铂电阻元件损坏），需要另行处理。

4.4 现场校准的注意事项

现场校准环境条件往往不如实验室理想，需要特别注意以下事项。

温度影响方面，现场环境温度可能偏离参考条件（20℃），需要记录实际温度，必要时对校准结果进行温度修正。一般压力变送器的温度系数约为0.01%/℃，如果现场温度与校准温度相差10℃，附加误差约为0.1%。

供电影响方面，部分仪表的输出信号受供电电压影响，校准时需要确认供电电压是否在规定范围内。24VDC供电的变送器，实际供电电压可能因线路压降而低于24V，影响输出信号。

信号干扰方面，现场存在大量电气设备，电磁干扰可能导致测量信号波动。校准时应使用屏蔽信号线，并在读数时观察信号是否稳定。

五、数字化校准管理

5.1 计量管理信息系统

随着企业规模扩大和仪表数量增加，传统的人工台账管理已经难以满足需求。计量管理信息系统（CMMS）将仪表的基本信息、校准历史、到期提醒、证书管理等全部纳入数字化管理，大大提高了计量管理效率。

一个完善的计量管理信息系统通常包含以下功能模块：仪表台账管理（仪表信息、位置、测量范围、准确度等级、安装日期）、校准计划管理（到期提醒、自动排程）、校准数据管理（记录校准数据、自动计算误差）、证书管理（电子证书存储、检索）、统计报表（校准合格率、超差分析、趋势分析）。

仪表台账是计量管理的基础数据。一台仪表从采购、安装、调试、首次校准到在用期间的定期校准，所有信息都应该记录在台账中，实现仪表全生命周期的可追溯管理。

5.2 校准数据的趋势分析

校准数据不仅是合规性证明，更是宝贵的质量数据资源。通过对历史校准数据的趋势分析，可以预测仪表的性能变化趋势，实现从"到期校准"到"按需校准"的转变。

例如，如果某台压力变送器的零点误差在过去几次校准中呈现单调上升趋势，即使目前误差仍在允许范围内，也预示着仪表可能存在漂移问题，应缩短下次校准周期或考虑更换仪表。

这种基于趋势分析的校准策略被称为"基于可靠性的校准"（RCM-based Calibration）或"按风险校准"。它比固定周期校准更科学，既保证了测量准确性，又避免了不必要的校准浪费。

5.3 数字化校准技术的新发展

近年来，数字化技术为计量校准带来了新的可能性。

工业无线通讯技术（如WirelessHART、ISA100.11a）的成熟，使得无线仪表的在线校准成为可能。校准人员可以在控制室通过无线网关远程访问现场仪表的校准参数，无需亲临现场。

数字孪生技术可以在虚拟空间中建立测量过程的数字模型，实时对比现场仪表数据和模型预测值，当偏差超出阈值时自动报警，提示校准需求。

区块链技术在计量溯源领域也有应用潜力——将校准数据上链存证，不可篡改，可以为校准数据的真实性和完整性提供技术背书。

六、瑞德富仕RDFS产品推荐

校准仪器系列

RDFS-CC100是便携式压力校验仪，压力范围-0.1~60MPa，准确度等级0.02级，内置压力发生器和压力测量功能，适合现场压力变送器和压力表校准。

RDFS-CC200是便携式温度校验炉，管式炉型，温度范围300~1200℃，温度稳定性±0.5℃，适合热电偶和高温仪表校准。

RDFS-CC300是多功能过程校验仪，支持电压、电流、电阻、频率、脉冲信号输出和测量，内置HART通讯功能，是工业现场综合校准的利器。

RDFS-CC400是便携式标准压力发生器，造压范围0~60MPa，内置压力传感器和显示模块，可溯源至国家压力基准，适合压力变送器和压力表现场校准。

RDFS-CC500是热电阻校准仪，支持Pt100、Pt1000及各种工业热电阻的模拟和测量，精度0.02%，内置ITS-90温度-电阻转换表，适合热电阻温度变送器校准。

计量管理软件

RDFS-CMS200是计量管理信息系统，功能覆盖仪表台账、校准计划、校准数据管理、证书管理、到期提醒等模块，支持与企业ERP/MES系统集成，实现计量数据的统一管理。

结语

计量校准是工业测量的"守护者"。从国家计量基准到企业现场仪表，从实验室精密校准到在线实时监控，量值溯源链将每一次测量与国家的最高计量标准联系起来，保证了整个社会测量结果的一致性和可靠性。

在工业4.0和智能制造的背景下，计量校准正在从被动合规走向主动管理，从周期性校准走向按需校准，从人工操作走向数字化智能化。掌握先进的校准技术，建立完善的量值溯源体系，是企业提升产品质量、降低运营成本、满足法规要求的重要基础。

选择瑞德富仕RDFS计量校准产品，就是选择专业、选择可靠、选择与国家计量基准的一致性连接。我们不仅提供全系列的现场校准仪器和实验室标准设备，更提供计量管理咨询、校准能力建设、CNAS认可辅导等增值服务，帮助企业构建完善的计量保证体系。

瑞德富仕RDFS——让每一次测量都有据可查，让每一个数据都可信赖。
